12052-12000AS

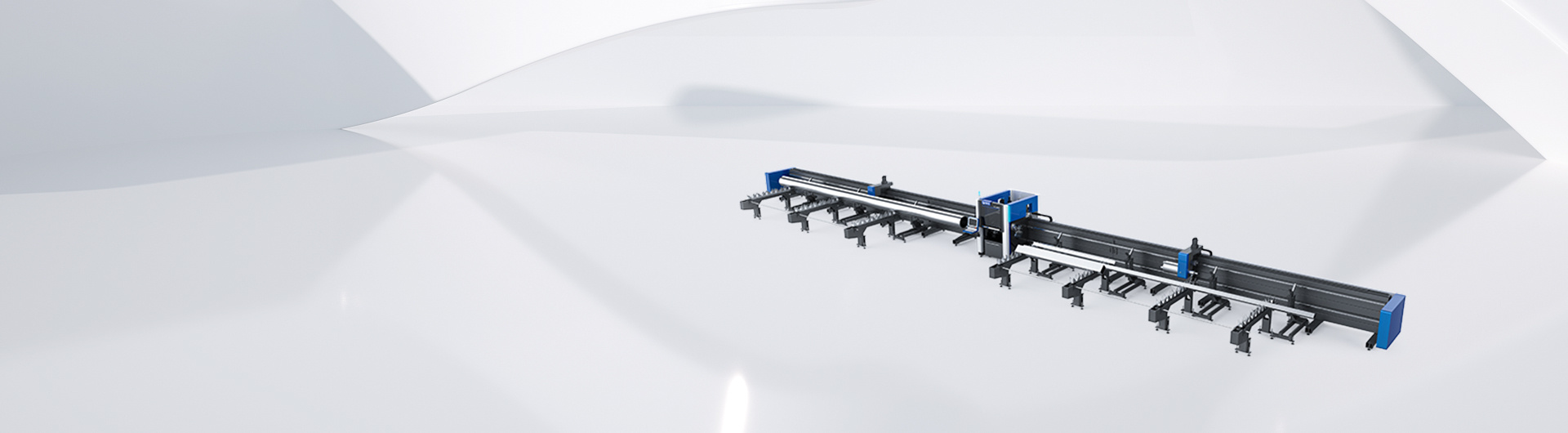

重型坡口激光切管机

图片名称

重型坡口激光切管机

零售价

市场价

邮箱:

Jt@cn-laser.com

产品详情

规格参数

视频

样品展示

功能概述:

JTLG12052-12000AS 是浙江嘉泰激光科技股份有限公司最新研制开发的具有国际水平的光纤激光专用重载型激光切管机。

整机高度集成一体设计

将主机电柜与上下料电柜集成整合并统一附挂于主机床身上;

占地面积小,安装维护便捷,生产空间利用率高,有效降低运营成本



特点优势:

四卡盘结构设计

气动四卡盘设计,

可夹持60mm至508mm管材,

多种夹持方式配合;

实现管材切割零尾料,减少浪费节省成本;

自动检测料头位置,可以根据管材特点设置装夹长度,做到精准装夹;

三段式床身拼接设计

将整机核心机构集中放置在中间段,既能保持整机的运行精度,又能保证运输的便利性;

机床拼接位置采用定位销和定位面双重定位,即使机床在吊装和使用过程中有轻微的形变,也能做到有效调整,从而保证Y轴的装配精度。

性能指标项目 参数
加工范围 圆管ø60-508mm*12200mm;
方形管60*60-350*350mm*12200mm
X轴行程 530mm
Y 轴行程 12800mm
最大速度 X:30m/min   Y:50m/min  B:30RPM
最大加速度 0.5G
X、Y轴定位精度 ±0.03mm/m
X、Y轴重复定位精度 ±0.02mm/m
B5轴定位精度 ±0.1°
外形尺寸 30000*6500*2800mm
整机重量 40吨
最大载重 2000kg

* 参数仅供参考,实际运行速度请以电机实际配置为准。

重型坡口激光切管机

激光切割机是现代化工业制造领域中的一种高精度、高效率的设备,其在金属加工、汽车制造、船舶制造、工程机械等行业应用广泛。其核心技术在于激光技术与机械技术结合,使得传统的切割工艺焕发新的生机。

关键词:

关键词: 重型坡口激光切管机

详细信息

一、激光切割机的原理

激光切割机通过激光器产生高功率的激光束,对目标材料进行照射,使其瞬间熔化或气化。同时,高速的气流将熔化的材料吹走,从而达到切割的目的。整个过程精度高,速度快,热影响区域小。

二、激光切割机的特点

1. 高精度:激光切割机的切割精度非常高,可以达到微米级别,保证了工件的加工质量。
2. 高效:激光切割速度快,大大缩短了加工周期。
3. 灵活:激光切割机可以适应各种形状和材料的切割需求,具有极高的灵活性。
4. 无接触加工:激光切割是非接触式的加工方式,不会对工件造成机械压力。

三、激光切割机的应用

1. 汽车制造:激光切割机用于汽车车身、发动机等部件的切割。
2. 钣金加工:用于各种金属板材的切割和打孔。
3. 工程机械:用于制造大型机械设备的关键部件。
4. 医疗器械:用于制造医疗器械的精密部件。

四、激光切割机的未来发展

随着科技的进步,激光切割机的性能将进一步提升,如更高的切割速度、更高的精度、更低的成本等。同时,随着工业4.0和智能制造的发展,激光切割机将与其他设备实现更深度的一体化集成,实现智能化、自动化生产。此外,激光切割机在新能源、航空航天等高端制造领域的应用也将进一步拓展。

总之,激光切割机是现代工业制造的先锋利器,以其高精度、高效率、高灵活性的特点,广泛应用于各个领域。随着技术的不断进步,激光切割机将在未来发挥更大的作用,为制造业的发展注入新的动力。

功能概述:

JTLG12052-12000AS 是浙江嘉泰激光科技股份有限公司最新研制开发的具有国际水平的光纤激光专用重载型激光切管机。

整机高度集成一体设计

将主机电柜与上下料电柜集成整合并统一附挂于主机床身上;

占地面积小,安装维护便捷,生产空间利用率高,有效降低运营成本



特点优势:

四卡盘结构设计

气动四卡盘设计,

可夹持60mm至508mm管材,

多种夹持方式配合;

实现管材切割零尾料,减少浪费节省成本;

自动检测料头位置,可以根据管材特点设置装夹长度,做到精准装夹;

三段式床身拼接设计

将整机核心机构集中放置在中间段,既能保持整机的运行精度,又能保证运输的便利性;

机床拼接位置采用定位销和定位面双重定位,即使机床在吊装和使用过程中有轻微的形变,也能做到有效调整,从而保证Y轴的装配精度。
